微信客服：18850378315（微信號）先進性：采用一拖一監控方式實現蓄電池在線全面的性能參數監控
集中化：可實現對所轄區域內所有監控中心的電池組進行集中管理
智能化：采用蓄電池維護領域新維護技術，輕松實現全面、到位的自動維護
廣泛應用于IDC中心、通信、電力、水電、高速公路等行業......

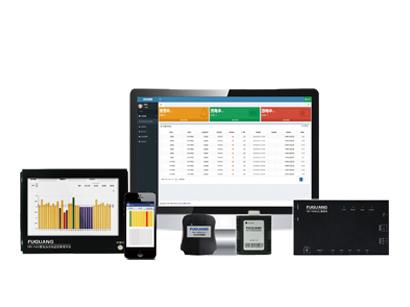

FBS-9600是福州PA電子官網有限公司新一代蓄電池性能在線監控系統，采用先進的一拖一分布式結構方式，能夠完全替代人工維護模式，在線監控蓄電池所有的運行參數和性能參數，全面了解蓄電池的性能狀態，及時發現落后單體電池，排除安全隱患，保障系統不間斷運行。
系統特點
● 采用先進的分布式一拖一組網模式：每個單體電池安裝一個監控?？椋扛黽囁嗇？橥ü齊S485網線串
● 全面的運行參數和性能參數自動監控：單體電壓、單體內阻、 極柱溫度、組端電壓、電流、環境溫度 單體紋波電壓、紋波電流等。監控數據匯集到組端收斂?？椋儆墑樟材？榻荽淶較允灸？橄?/span>示。 這種方式安裝簡單方便，同時售后維護也極其便捷接起
● 優化實時告警算法：真正幫助客戶準確發現故障電池，及時采取措施排除故障
● 智能內阻測試功能：具備交流放電法和交流紋波注入法兩種內阻測試模塊，能根據系統干擾情況自動選擇優的測試?？椋?保證在各種環境下都能準確穩定的測試出蓄電池的真實內阻， 以反映出蓄電池實際性能
● 蓄電池內部溫度監測：直接將溫度傳感器固定安裝在極柱上， 準確反應蓄電池內部溫度，及時發現“熱失控”電池隱患
● 智能容量估算：內置先進的容量估算模型，能夠在線估算出蓄 電池的實際容量和蓄電池組后備供電時間
● 蓄電池組在線均衡功能：能自動調節每一節蓄電池的浮充電 壓，讓整組電池的浮充電壓保存一致，延長電池使用壽命
● 放電容量測試支持：能自動判斷電池組開始放電，自動記錄整個放電過程和充電過程。因此，用戶無需在購買充放電測試所需的監控設備，節省資金，并且大大減輕維護人員的接線工作量
● 高度智能化：支持單體模塊自動編號功能。只需將單體?？榘?裝好，系統啟動后自動編號，無需人工干預。可大大節省安裝時間，也便于后期故障?？楦患拔?/span>
● ?？楹湍？櫓淶耐ㄐ湃坎捎肦S485方式，保證數據傳輸穩 定可靠
● 配備專用APP：支持IOS和安卓系統，能在APP上查看所有的監 控參數和電池組運行情況
● 單體監控?？楣ぷ韉緦?lt;4mA，在線監控對系統無影響
● 單體?？櫓渫ㄐ?/strong>，支持頭尾環起，還支持多通道串聯（一個 通道最多可支持120節），當通信線路上出現一個斷點時，能減少受此斷點影響而通信不上的單體?？槭?/span>
● 存儲功能：具有存儲數據功能，日常數據保存方面，以間隔一 個小時保存一次電池信息為例，數據存儲空間能提供至少12個月的存儲量（保存間隔時間可設置），告警數據保存方面，能保存至少10000條告警信息。充放電數據至少儲存100次以上
● 支持大屏幕智能顯示?？椋ㄑ∨洌?~10英寸可?。?/strong>支持在現場 查看所有的監控參數，并且可在現場進行相關監控參數、告警門限等設置
● 具備各種接口，支持modbus、TCP/IP、61850等多種通信協 議，支持和其他設備通信進行數據傳輸
● 配備B/S、C/S架構的專業蓄電池組在線分析管理平臺，能對所 監控的蓄電池組進行站點信息管理、實時監控數據顯示、告警信息實時顯示、歷史監控數據記錄、歷史充放電數據存儲、蓄 電池性能分析、趨勢分析、統計分析、專業報表等功能
● 全在線充放電模塊(選配)：實現遠程全自動充放電測試

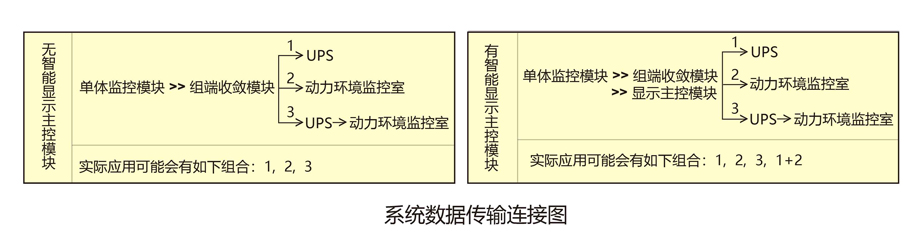

● 系統數據傳輸方式靈活，監控數據傳送可滿足任何機房各種傳輸、對接需求具體方式如圖：
PA電子組件
1、前端采集硬件
單體監控?？?：
● 高精度、低功耗的單體檢測?？椋稍諳嘸囁匭畹緋氐ヌ宓牡?壓、內阻、極柱溫度、單體紋波電壓、紋波電流等數據。智能化設計讓單體檢測?？櫓湮扌璞嗪牛低晨勺遠侗穡獎閬殖?安裝也便于日后維護
2.單體均衡采集?？?/strong>：
● 實時監控單節電池電壓，如果電池電壓高于平均值對電池進行放電，如果電池電壓低于平均值對電池進行充電，以達到主動均衡的目的
● 監控單體電池電壓、內阻、極柱溫度、紋波電壓。
● 支持自動編號功能
● 低功耗，工作電流<4mA
● 采用RS485通信，標準對等網線方式
● 反接保護、過壓保護
3.單體漏液監測?？?
● 在電池極柱位置安裝漏液監測傳感器，實時監測單體使用過程中，電池是否發生漏液現象，同時還可以反應出正極極柱還是負極極柱漏液。

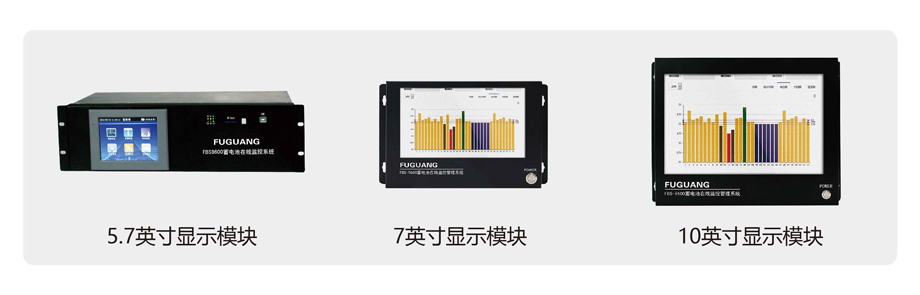

智能顯示模塊：
智能顯示屏，采用智能操作系統，支持Modbus、TCP/IP、61850等多種通信協議，可用于數據接入、設備控制、數據傳輸等；以數 字和柱狀圖的相結合直觀顯示所檢測電池參數；可直接在屏幕上進行監控參數設置、告警閥值設置，并顯示所有的歷史告警信息；支持多個組端匯集?？榻尤耄恢悄芟允灸？橛?.7英寸、7寸和10寸顯示屏幕可供選擇;

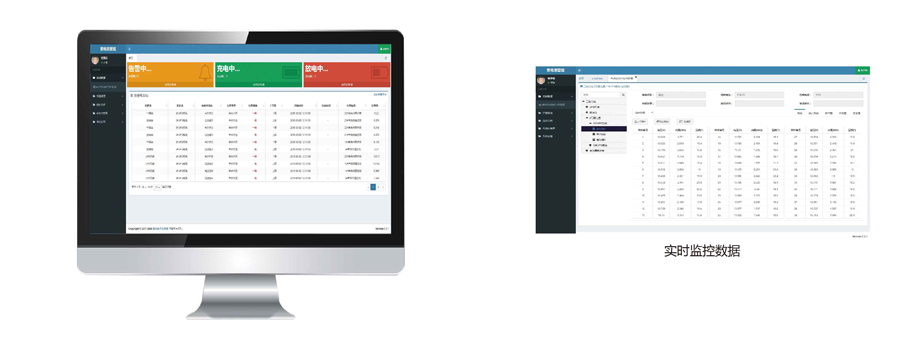

2、后端分析管理平臺
● 采用B/S或C/S架構，用戶可遠程通過網頁形式查看所有站點蓄電池組實時監控及測試數據。
● 海量數據存儲：通過TCP/IP網絡，后臺分析管理軟件能夠采集 并存儲大量的站點數據。存儲的數據包括：站點信息（含地點 信息、主控信息和電池組信息）、告警信息、內阻數據、放電 數據、充電數據形和數字兩種形式體現
● 實時遠程測試蓄電池組各單體內阻，可根據用戶配置的蓄電池組的內阻測試周期，定期進行內阻測試● 自動分析和判斷各個站點蓄電池組的隱患程度并及時發出警報信息，同時將報警事件備案存儲，以備查詢和導出
● 對上傳的各個站點蓄電池組數據的綜合分析處理，自動顯示和分析各組蓄電池組的運行參數、自動繪出放電數據曲線等各種圖表
● 強大的統計分析功能，可根據設定的條件對所有電池組進行性能好壞統計，讓用戶對所管轄的所有電池組的情況一目了然
● 強大的搜索功能，能根據各種條件進行?：閹鰨憊巰允窘峁?/span>
● 系統數據支持Word、Excel、PDF等格式導出，數據以多種形式展示，包括：表格、曲線、柱狀圖等
● 支持各種定制化功能開發
3、移動端APP平臺
● 通過無線網絡，采用手機可實時查看所有蓄電池組實時監控測試數據（單體電壓、單體溫度、內阻數據、放電數據、充電數據、均衡數據及告警信息），以圖形和數字體現
● 實時推送蓄電池組告警信息，可隨時隨地采用移動端APP了解蓄電池組運行情況
系統拓撲圖：
